Autofokus Leica P600 / Zeis-Ikon, Zett Royal AF reparieren

Es ist in dem Sinn nichts defekt, aber durch Einstrahlung von Fremdlicht auf den AF-Sensor verliert der Projektor seinen Fokus.
Ganz einfach wie folgt zu beheben:

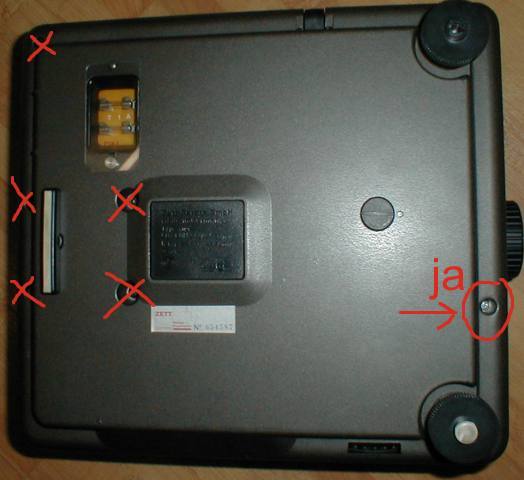

Unten am Projektor wirklich nur die eine Schraube lösen (die andern 4 halten den Trafo, die einzelne die Magazinführung)

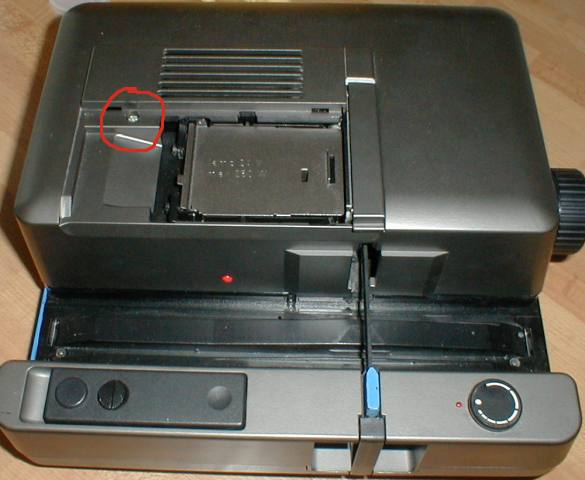

Unter der Lampenabdeckung findet sich die zweite Schraube.
Das Objektiv muss noch raus und der Diaschacht leicht schräg gestellt werden.

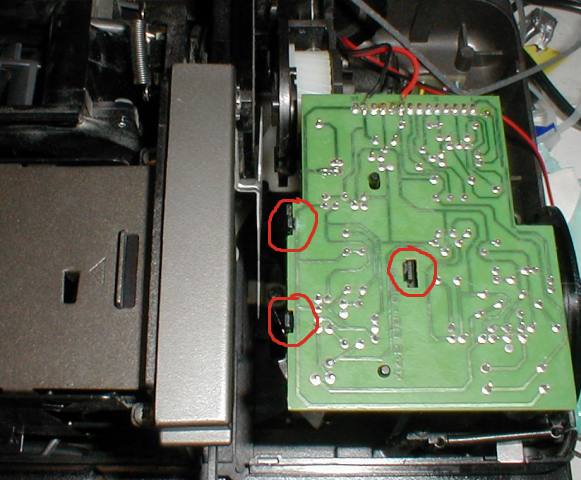

Die Steuerplatine des Autofokus wird von 3 Klips gehalten.
Die ganze Platine vorsichtig aus-klippen und bei Seite legen.

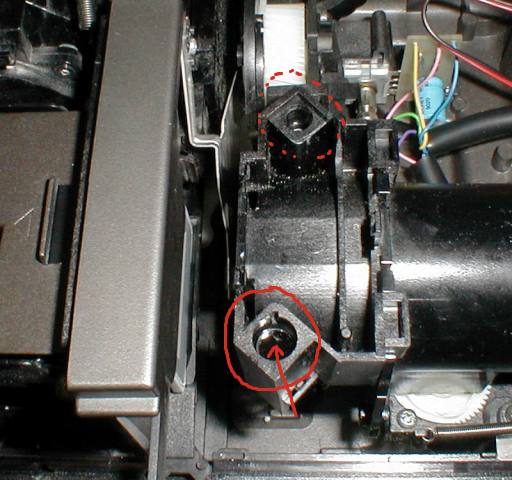

Hier sieht man den "Übeltäter". Genau hier kommt es zu störendem Lichteinfall.

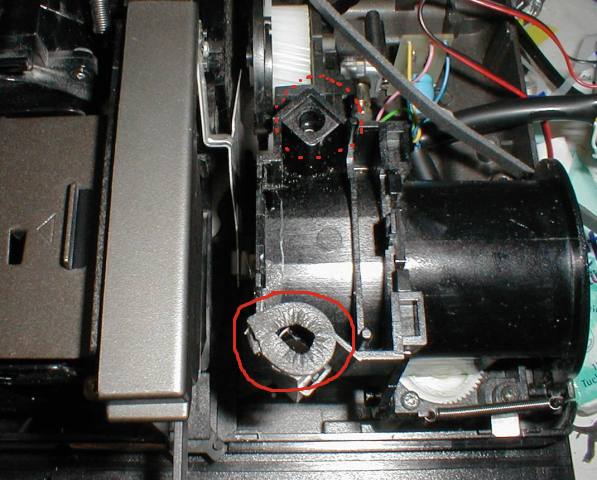

Hier muss also gegen Lichteinfall abgedichtet werden. Und zwar so, dass sich die Platine nachher wieder normal montieren lässt.
Ich habe Lautsprecher-Dichtband genommen (wie dieses hier).

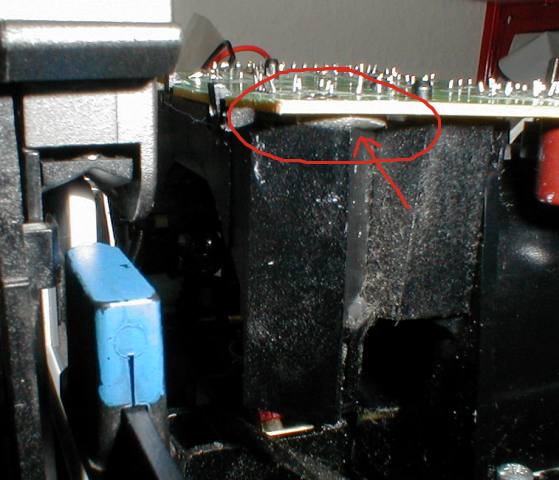

Wenn Ihr alles richtig gemacht habe, lässt sich die Platine jetz wieder mit allen 3 Klips einrasten.

Das war's, jetzt den Projektor wieder zusammen bauen.
